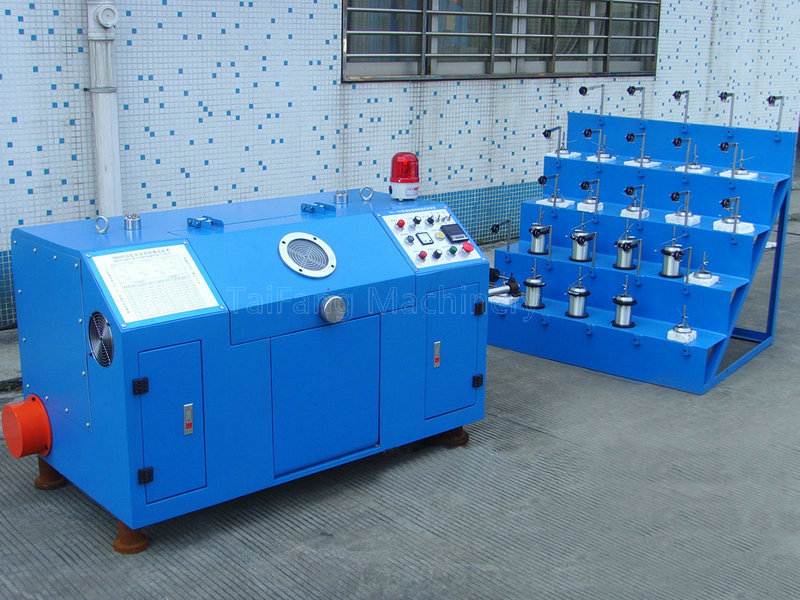

200P高速絞線機
發布時間：2024-08-16 11:51:01 人氣：1897
一、【設備用途 Application】：
本機廣泛應用于各類軟/硬導體線(銅線、漆包線、鍍錫線、銅包鋼、銅包鋁等)及電子線的絞合，如:電源線、電話線、音頻線、視頻線、汽車線、網絡線等。
二、【技術特點 Technique Feature】：
1．自動張力控制:絞線時，收線從盤底收到滿盤時收線張力需不斷增大，本機能自動跟蹤調節收線張力；使整盤收線張力均勻一致，同時本機還能不停機調節張力。
2．主機為黃油潤滑，自然循環冷卻，有效延長主軸軸承使用壽命。3．過線系統采用新型結構，導線從主軸導輪直接過線到弓帶上，減去了由于鋁盤上的轉角導輪故障而引起的的刮傷及跳股現象。
4．整機采用同步帶傳動，機內無潤滑點，保持機內清潔，絞線無油污，適應各類表面清潔度要求較高的線種之導體絞合。
5．調整絞距只需更換一只變換齒輪，調整絞向只需扳動換向桿，簡捷地操作，從而降低作業者的失誤率及工作強度。整機軸承均采用日本知名品牌，弓帶采用新型彈簧鋼材料制作，柔性好，在高速運轉時避免因震動引起的跳股，變頻器、PLC、磁粉離合器、電磁剎車、液壓千斤頂?shù)染捎眠M(jìn)口知名品牌,降低故障率和維護成本。
三、【技術參數 Technique specifications】：
| 規格型號 | SF-200P |
| 回轉速度 | 4000rpm |
| 最小給線徑 | φ0.025 |
| 最大給線徑 | φ0.12 |
| 最小絞合截面積 | 0.005mm2 |
| 最大絞合截面積 | 0.08mm2 |
| 最小絞距 | 0.8 |
| 最大絞距 | 10.6 |
| 收卷線盤 | 200*134*30 |
| 驅動馬達 | 3HP |
| 占地尺寸 | 1900*750*950 |
| 絞向 | S/Z換向可以任意選擇 |
| 排線 | 軸承式排線，排輻、排距均可調整 |
| 制動 | 采用電磁剎車器，內外部斷線、到米時自動剎車 |
| 張力控制 | 由PLC程控器自動調節張力 |
